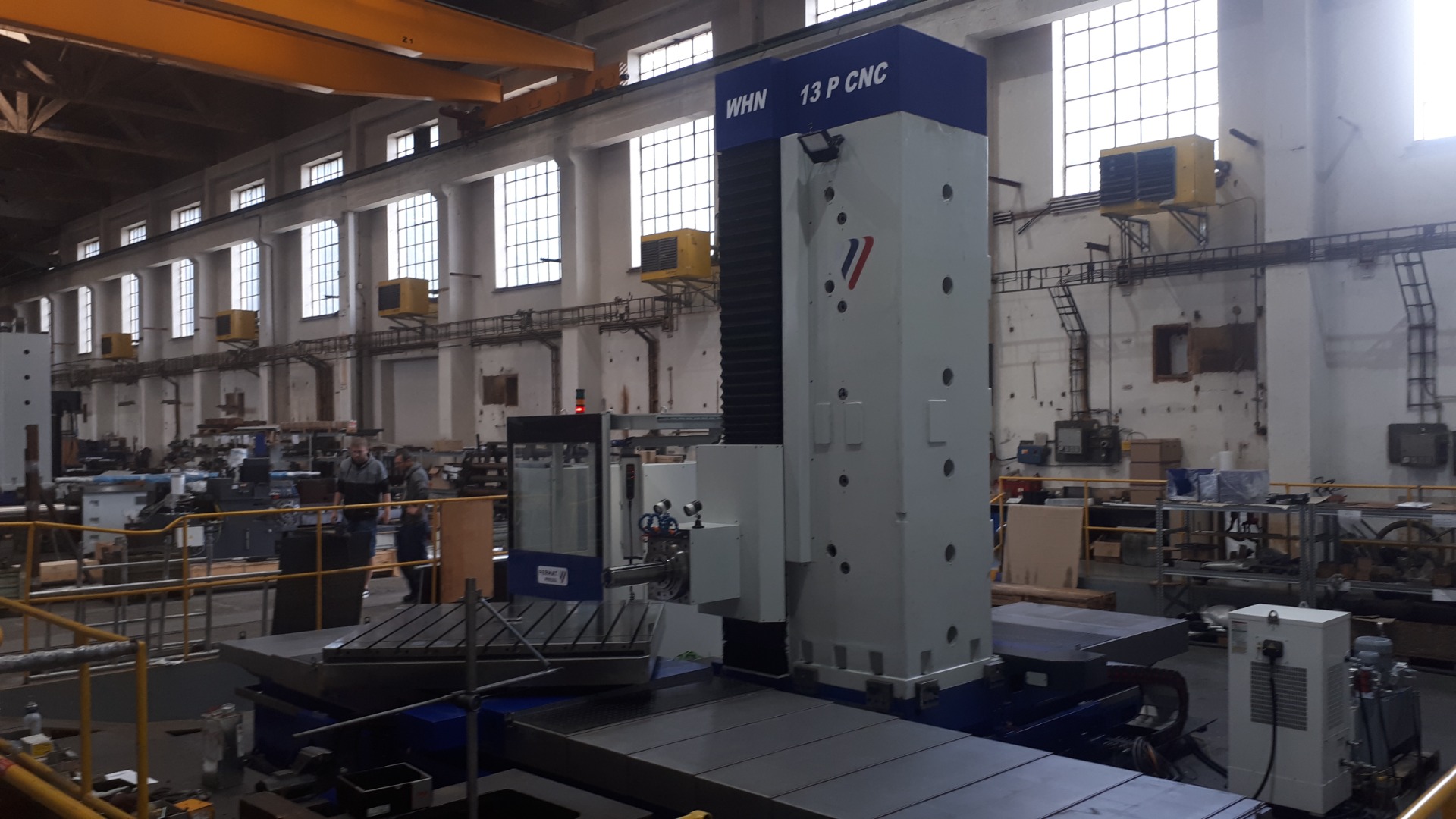

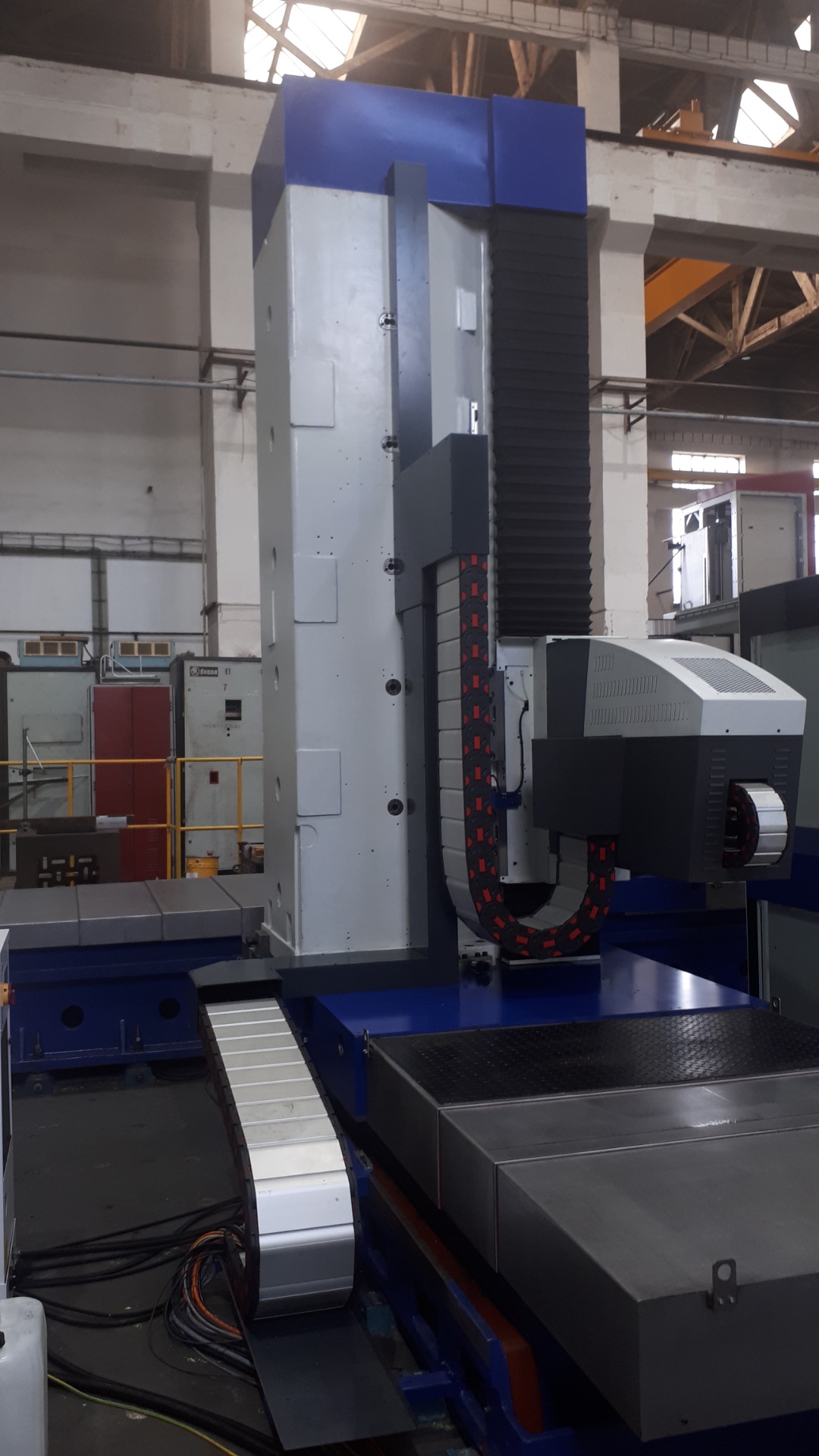

WHN 13 P CNC

GRUNDLEGENDE MASCHINENPARAMETER:

• Steuerung : Heidenhain 640
• Werkzeugnorm: ISO 7 388 - AD (DIN 69 871/2)
• Arbeitsspindeldurchmesser: 130 mm
• Max. Anzahl der Spindelumdrehungen: 3 000 U/min.
• Max. Drehmoment (S1/S3-40%): 2 099/3 149 Nm
• Querschnitt des Schiebers: 400 x 400 mm
• Leistung des Spindelantriebes (S1/S3): 41/61,5 kW
• Querbewegung des Tisches - Achse X: 3 500 mm
• Vertikaler Verfahrweg des Spindelstockes - Achse Y: 2 000 mm
• Längsbewegung des Ständers - Achse Z:  1 250 mm
• Ausschub der Arbeitsspindel - Achse W: 730 mm
• Arbeitsvorschub in allen Achsen: 8 000 mm/min
• Eilgang in Achsen X,Y,Z,W: 10 000 mm/min
• Messung der Position in Achsen X,Y und Z: optisch-linear
• Messung der Position in Achse B: optisch-winkel
• Messung der Position in Achse W: Drehgeber am Motor
• Messung der Spindelposition in Achse C:  direkt-Drehgeber
• Drehtisch (Plattengröße): 1600 x 1800 mm
• Maximale Tischbelastung: 12 t
• Arbeitsvorschub in Achse B: 0 - 2 U/min
• Eilgang in Achse B: 2 U/min
• Aussenkühlung: Niederdruck - Durchflussmenge 62 l/min
• Aussenkühlung: Niederdruck - Ausgangsdruck 6 bar
• Kühlung durch Spindelmitte: Hochdruck - Durchflussmenge 25 l/min
• Kühlung durch Spindelmitte: Hochdruck - Ausgangsdruck 20 bar
• Installierte Gesamtleistung: 80 kVA
• Typ und Leistung des Hauptmotors: Siemens S1 41 kW
• Steuerung: Heidenhain TNC 640
• Handrad HR 510 für CNC-System Heidenhain
• Vertikale Hauptbedientafel mit integrierter Tastatur und LCD
• Linearmesssystem: Heidenhain, optisch absolut, für Achsen X,Y,Z
• Ferndiagnose: Vorbereitung im Schaltschrank
• Feste, unbewegliche Bedienkabine mit integrierter CNC-Bedientafel.

ZUBEHÖR:

• Spindelstütze 250 mm

PBM 1640 CNC , Sinumerik 840D

Hersteller: Fermat 2011. Die Maschine befindet sich in einem sehr guten technischen Zustand.

GRUNDLEGENDE MASCHINENPARAMETER:

• Steuerung: Sinumerik 840 D
• Abmessungen der Tischarbeitsfläche: 1 600 x 4 000 mm
• Abstand zwischen den Säulen: 2 100 mm
• Max. Tischbelastung: 10 000 kg
• Verfahrweg X-Achse: 4 200 mm
• Verfahrweg Y-Achse: 2 300 mm
• Verfahrweg Z-Achse: 1 250 mm
• Spindelkegel: ISO 50
• Spindeldrehzahl: 40 - 6 000 /min.
• Max. Spindeldrehmoment: 1 050/1 435 Nm
• Eilgang: 10 m/min
• Hauptmotorleistung: 30/41 kW
• Gesamtleistung: 79 kVA
• Maschinengewicht: 51 000 kg
• Abmessungen L x B x H: 10 480 x 5 200 x 6 120 mm

ZUBEHÖR:

• C50 Universal-Fräskopf - manuell verstellbar, 1 200 Um/min, 15 kW, 100 Nm.

• N75 Senkrechter Fräskopf - manuell einstellbar, 2 000 Um/min, 11 kW, 200 Nm.

Auf Wunsch können wir den Preis für Demontage, Transport, Montage hinzufügen.
