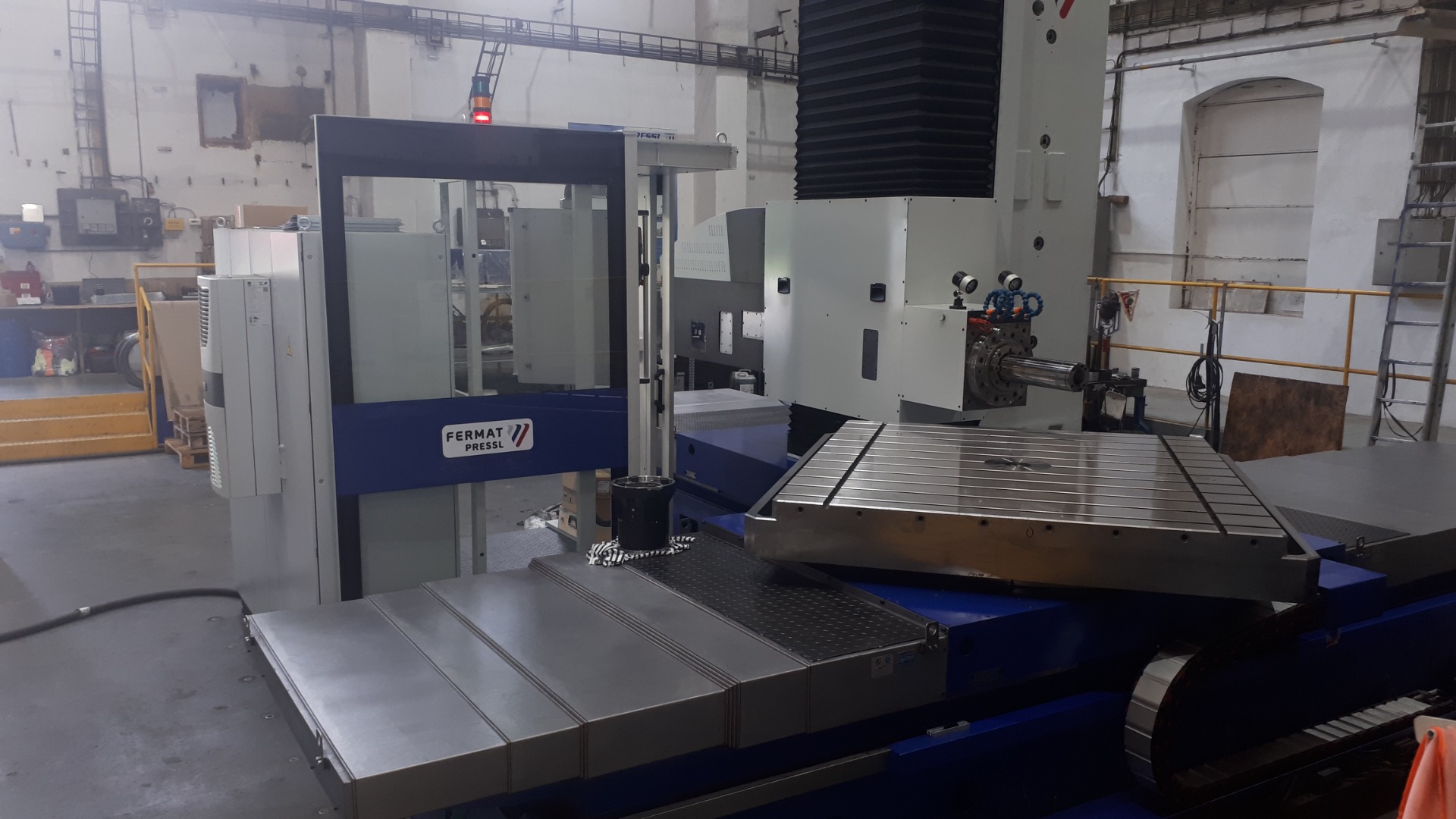

WHN 13 P CNC

ZÁKLADNÍ PARAMETRY STROJE:

• řídící systém: Heidenhain 640

• nástrojová norma: ISO 7 388 - AD (DIN 69 871/2)
• průměr pracovního vřetene: 130 mm
• max. počet otáček pracovního vřetene: 3 000 ot./min.
• max. kroutící moment (S1/S3-40%): 2 099/3 149 Nm
• průřez smykadla: 400 x 400 mm
• výkon motoru pohonu vřetena (S1/S3): 41/61,5 kW
• příčný pojezd stolu - osa X:  3 500 mm
• svislý pojezd vřeteníku - osa Y: 2 000 mm
• podélný pojezd stojanu - osa Z: 1 250 mm
• výsuv pracovního vřetene - osa W: 730 mm
• pracovní posuv ve všech osách: 8 000 mm/min.
• rychloposuv v ose X, Y, Z, W: 10 000 mm/min.
• odměřování polohy osy X, Y a Z: optické lineární
• odměřování polohy osy B: optické úhlové
• odměřování polohy osy W: rotační snímač na motoru
• odměřování polohy osy vřetene C: přímý rotační snímač
• otočný stůl (rozměr desky): 1600 x 1800 mm
• maximální zatížení stolu: 12 tun
• pracovní posuv v ose B:  0 - 2 ot./min.
• rychloposuv v ose B: 2 ot./min.
• chlazení oplachem: nízkotlak průtok 62 l/min.
• chlazení oplachem: nízkotlak, tlak na výstupu 6 bar
• chlazení osové středem: vysokotlak, průtok 25 l/min.
• chlazení osové středem: vysokotlak, tlak na výstupu 20 bar
• celkový instalovaný příkon: 80 kVA
• typ a výkon hlavního motoru S1: Siemens 41 kW
• řídící systém: Heidenhain TNC 640
• ruční kolečko k CNC systému: Heidenhain HR 510
• ovládací panel: svislý panel s integrovanou klávesnicí a LCD
• lineární odměřování: Heidenhain, optické, absolutní pro osy X, Y, Z
• vzdálená diagnostika: příprava v elektroskřínI
• Pevná, nepohyblivá zástěna obsluhy s integrovaným panelem CNC.

PŘÍSLUŠENSTVÍ:

• zpevňovací příruba 250 mm

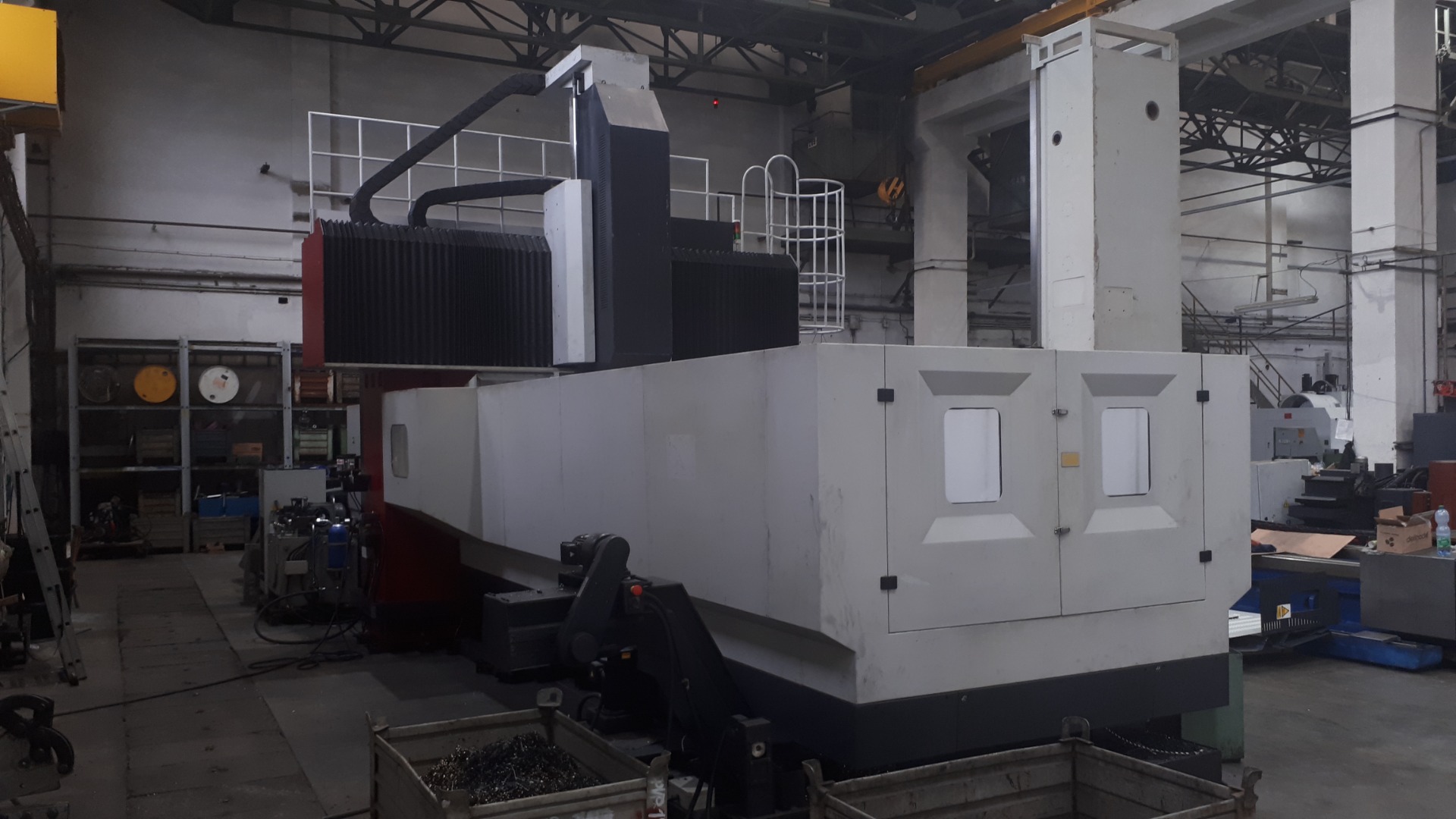

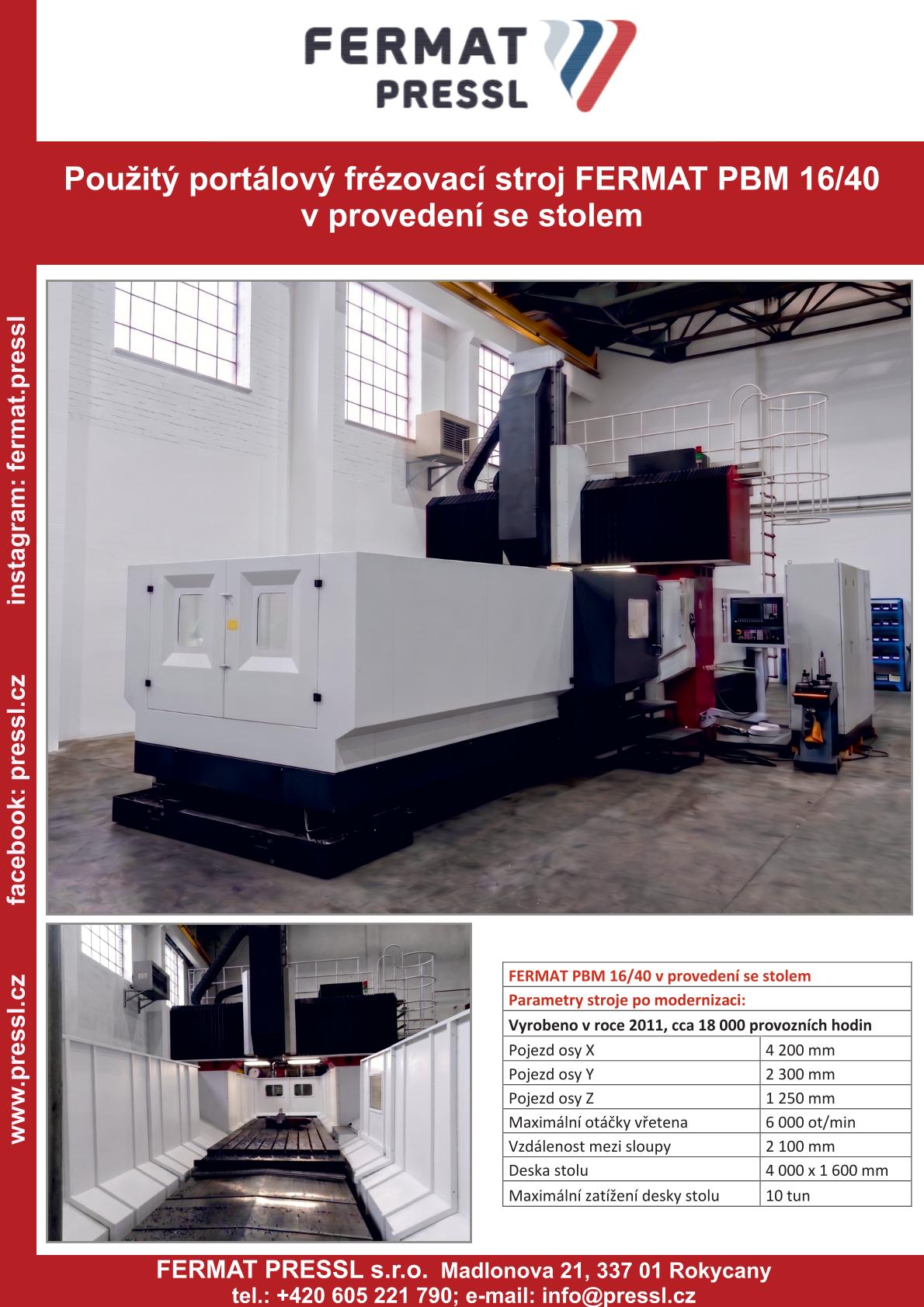

PBM 1640 CNC , Sinumerik 840D

Výrobce: Fermat, r. v. 2011. Stroj je ve velmi dobrém technickém stavu.

ZÁKLADNÍ PARAMETRY STROJE:

• řídící systém: Sinumerik 840 D
• rozměry pracovní plochy stolu: 1 600 x 4 000 mm
• vzdálenost mezi sloupy: 2 100 mm
• max. zatížení stolu: 10 000 kg
• pojezd osy X: 4 200 mm
• pojezd osy Y: 2 300 mm
• pojezd osy Z: 1 250 mm
• upínací kužel vřetena: ISO 50
• otáčky vřetene: 40 - 6 000 ot./min.
• max. kroutící moment vřetene: 1 050/1 435 Nm
• rychloposuv: 10 m/min.
• výkon hlavního elektromotoru: 30/41 kW
• celkový příkon: 79 kVA
• hmotnost stroje: 51 000 kg
• rozměry d x š x v: 10 480 x 5 200 x 6 120 mm

PŘÍSLUŠENSTVÍ:

• C50 universální frézovací hlava, manuálně polohovatelná, 1 200 ot./min, 15 kW, 100 Nm.
• N75 kolmá frézovací hlava, manuálně polohovatelná, 2000 ot./min, 11 kW, 200 Nm.

Na dotaz můžeme doplnit cenu demontáže, přepravy, montáže.
